Tableau récapitulatif des dimensions standards pour les marteaux DTH les plus courants :
Dimensions et Spécifications des Marteaux DTH
| Catégorie (Pouces) | Diamètre Extérieur du Corps (mm) | Plage de Forage Préconisée (mm) | Poids Moyen du Marteau (kg) |
| 2″ | 62 – 68 mm | 64 – 76 mm | 10 – 15 kg |
| 3″ | 77 – 82 mm | 85 – 105 mm | 20 – 28 kg |
| 4″ | 93 – 102 mm | 110 – 135 mm | 38 – 50 kg |
| 5″ | 115 – 125 mm | 135 – 155 mm | 65 – 80 kg |
| 6″ | 142 – 152 mm | 152 – 190 mm | 95 – 120 kg |
| 8″ | 180 – 195 mm | 200 – 250 mm | 180 – 230 kg |
| 10″ | 225 – 240 mm | 254 – 315 mm | 350 – 450 kg |
| 12″ | 273 – 295 mm | 305 – 450 mm | 550 – 750 kg |
Points clés à retenir :

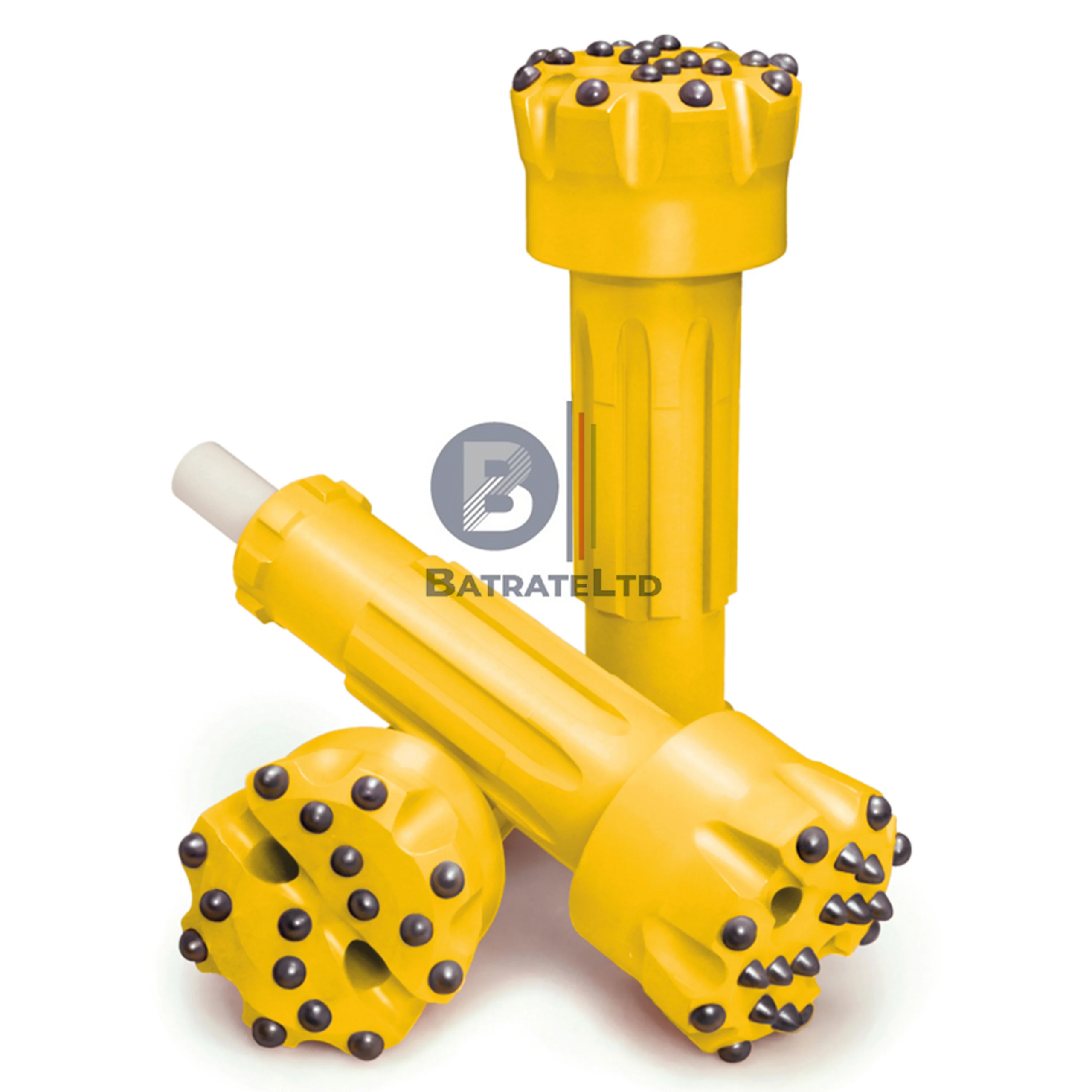

- Poids : Le poids indiqué correspond au marteau nu (sans le taillant). Un taillant de 6 pouces peut ajouter entre 15 et 25 kg supplémentaires à l’ensemble.
- Diamètre extérieur : Il est crucial que le diamètre du marteau soit inférieur à celui du taillant pour permettre la remontée des sédiments (cuttings) par l’espace annulaire.
- Emmanchement (Shank) : C’est la forme de la tige du taillant qui s’insère dans le marteau. Les standards les plus utilisés mondialement sont les séries DHD, QL et SD.
- Consommation d’air : Plus le marteau est large, plus le volume d’air ($m^3/min$) et la pression ($bar$) requis sont importants pour maintenir une vitesse de pénétration efficace.
Relation entre Diamètre et Profondeur
Plus le diamètre du marteau augmente, plus l’énergie d’impact est élevée. Cependant, pour des forages très profonds (au-delà de 200m), on privilégie souvent des marteaux de 6″ ou 8″ avec des compresseurs haute pression (25-35 bars) pour garantir que l’air a assez de force pour remonter les débris jusqu’à la surface.
