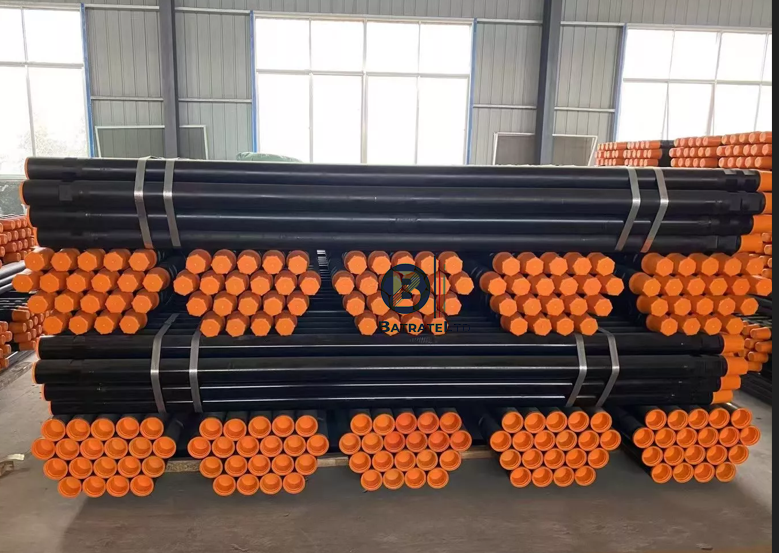

Tableau récapitulatif des dimensions standard des tiges de forage (drill pipes) utilisées dans l’industrie, selon les normes API (American Petroleum Institute).
Dimensions des Tiges de Forage Standard
| Diamètre Extérieur (Nominal) | Diamètre Extérieur (mm) | Poids Nominal (lb/ft) | Poids Linéaire (kg/m) | Diamètre Intérieur (mm) |
| 2 3/8″ | 60,3 mm | 6.65 | 9,90 kg/m | 46,1 mm |
| 2 7/8″ | 73,0 mm | 10.40 | 15,48 kg/m | 54,6 mm |
| 3 1/2″ | 88,9 mm | 13.30 | 19,79 kg/m | 69,4 mm |
| 3 1/2″ | 88,9 mm | 15.50 | 23,07 kg/m | 66,1 mm |
| 4″ | 101,6 mm | 14.00 | 20,83 kg/m | 84,8 mm |
| 4 1/2″ | 114,3 mm | 16.60 | 24,70 kg/m | 97,2 mm |
| 4 1/2″ | 114,3 mm | 20.00 | 29,76 kg/m | 92,5 mm |
Points clés à retenir :
- Les Grades d’acier : Les dimensions ne changent pas le poids théorique, mais la résistance varie selon le grade (E-75, X-95, G-105, S-135). Plus le chiffre est élevé, plus la résistance à la traction est importante.
- Les Tool Joints (Raccords) : Notez que le diamètre extérieur au niveau des raccords (Tool Joints) est toujours supérieur au diamètre du corps de la tige pour permettre le filetage et la manipulation.
- Classes d’usure :
- New : Tige neuve, sans usure.
- Premium : Tige usée mais ayant encore au moins 80 % de l’épaisseur de paroi nominale.
- Class 2 : Tige ayant entre 70 % et 80 % de l’épaisseur de paroi.
Longueurs Standard (Ranges)
Les tiges ne sont pas coupées à une mesure fixe mais appartiennent à des plages de longueurs définies par l’API :
- Range 1 : 5,49 à 6,71 mètres.
- Range 2 (Le plus commun) : 8,23 à 9,14 mètres.
- Range 3 : 11,58 à 13,72 mètres.
